91在线黄色视频,91精品在线国产,中文无码日韩欧,色综合久久久久

1.表面負荷密度計算

    硅鉬棒表而負荷密度是指棒的發(fā)熱部表而積在使用中承擔(dān)的電功率。常用公式表示:

    W一一表面負荷密度W /cm

    W二、:/F天PYi—額定功率w

    F，一一發(fā)熱部表面積cm

    而負荷密度的大小與棒的使用壽命長煩成反比，在燈’溫1fJl"J條1I二，棒的表1負荷密度越小，則棒的使川壽命越長。

2.規(guī)格及需用支數(shù)計算

    硅鉬棒規(guī)格的選擇應(yīng)主要滿足電爐爐少IJ功率、結(jié)構(gòu)尺寸、爐1溫度及溫度場分布等方而的要求，選用時注意功率il"i及接線方式。規(guī)格確定后，硅鉬棒需要支數(shù)用阿列公J弋計算:

    P—每支棒承載負荷功率數(shù)W

    P,=F*W F每支棒發(fā)熱部表面積cm

    W—在計算該爐溫下發(fā)熱部分允許的負荷密度W/crn

    N=P/P, N需用支數(shù)支

    P爐用功率W

3.爐膛溫度、負荷密度、棒體表面溫度關(guān)系

    根據(jù)原件所消耗的最大功率，應(yīng)盡最不超過圖2所示負荷密度的數(shù)值，并應(yīng)控制在圖中陰影部分之內(nèi)。常用硅鉬棒表面負荷密度一一一溫度范圍見圖2。

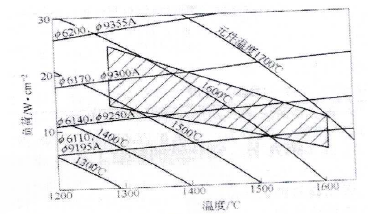

    圖2常用硅相棒表面負荷密度一溫度范圍

    目前常用焙燒爐所用硅鉬棒，在表面額定使用溫度時的不同爐溫下，棒體所允許的最大表面負荷密度參考值見表5a

棒體表面溫度℃允許最大負荷密度W /c:m2爐膛溫度T。
