硅碳棒電熱爐的構造
2021-05-11 15:30:12 點擊：
我們制作的是立式硅碳棒電熱爐，功率可達700千瓦左右。
(1)結構特點硅碳棒電熱爐結構見圖1。由于考慮制作簡單，安裝方便，占地較少，我們采用了立式長方體結構。進氣孔和出氣孔分別裝于下側方和上側方，并在下側方留600毫米檢修人孔。由于硅碳棒質硬而脆，為防止棒斷裂掉下打斷其他的棒，除適當加大棒間距并采取梯向疏間排列外(按要求，發熱部直徑為30毫米的硅碳棒棒間距應大于X24毫米，棒與爐壁間距應大于9毫米)，還在電爐內安裝了兩層不銹鋼隔柵網(由廢舊鎳鉻鋼帶和鎳鉻絲制作)。爐體側面設有梯架，梯架可焊于爐殼上，以便于拆裝硅碳棒。梯架上梁可掛手動葫蘆，供拆裝接線箱蓋用。爐頂可適當裝置遮雨棚，以保護接線瓷瓶。

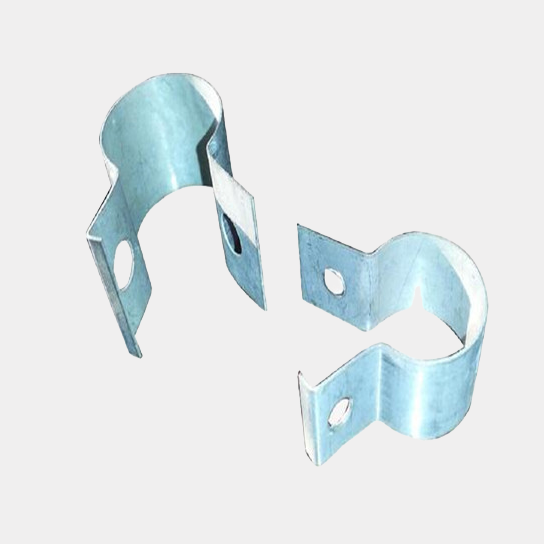

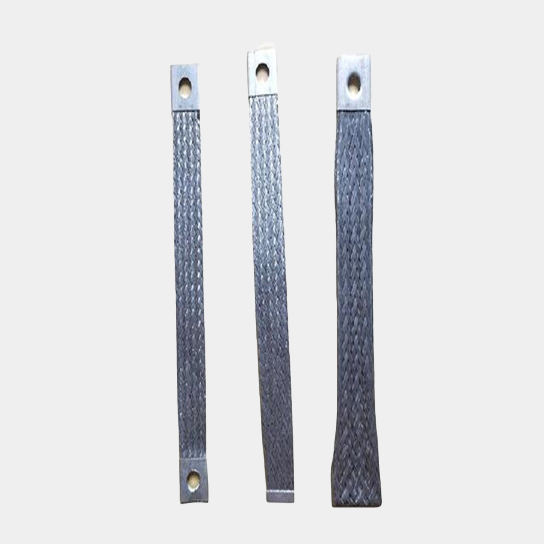

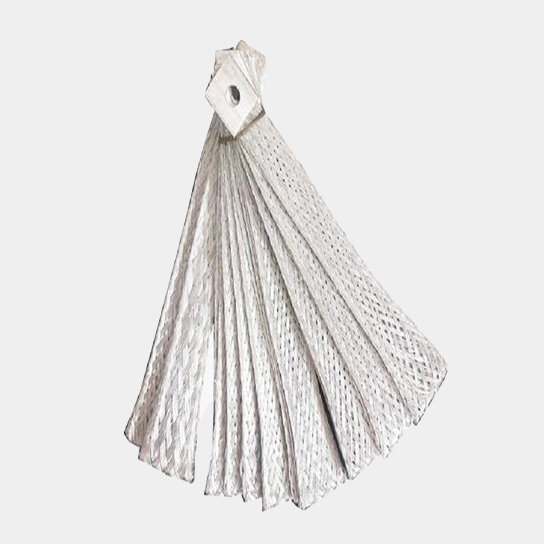

(2)密封全部42根硅碳棒，規格為30八000/600毫米，但也有30八200/500毫米和30/1200/600毫米的，分三層橫向放置。每根棒由耐高溫的絕緣瓷管(即高鋁瓷管，規格為小7o/so毫米，L = 350毫米)兩端支托，瓷管外由小89 x 4毫米，L=300毫米的無縫鋼管保護。棒與瓷管、瓷管與鋼管間，均用石棉繩填塞，作初步堵封。由于這道堵封，接線箱內的溫度降低，一般只有200℃左右，因此，接線箱的鋼質方蓋便可采用高溫油浸石棉盤根用螺栓壓緊。接線箱的電源引入裝置可利用變壓器的凹凸形低壓瓷套(如B，一0001等)，各接觸面上均襯上高溫石棉橡膠板，不銹鋼螺栓上纏以玻璃布。經過這樣處置，由于遠離熱源，層層密封，一般可以做到不漏氣。
(3)保溫電護殼體四側壁由8=12毫米鋼板焊接裝成，內砌耐火磚(接線箱處的耐火磚用異型耐火磚，規格是300 x 113 x 201毫米，中心孔小95毫米)。耐火磚及鋼板均貼以石棉板，中間填塞玻璃棉。爐頂蓋用$ =12毫米及8=20毫米鋼板制成。為避免高溫腐蝕，內壁采用8=4毫米不銹鋼板(我們測得頂蓋內壁處的溫度是500℃，最高可達700℃) ,中間用石棉板和玻璃棉相間填塞，不銹鋼板用小14毫米的不銹鋼螺栓栓托，并將邊縫處焊好。頂蓋待全部工程結束后(但尚未裝硅碳棒)，才能吊至爐頂，并焊好。上下底板均用各=20毫米鋼板，底層砌一層耐火磚。如果希望保溫更好，當電爐完工后，可在底層鋪上石棉板，再加一層耐火磚。www.zsrider.com
