硅碳棒電阻率與其表面溫度負(fù)荷的關(guān)系
2021-01-15 11:14:00 點擊：

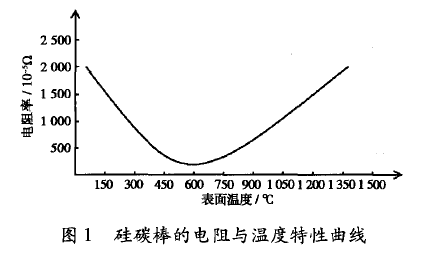

硅碳棒的電阻率隨著硅碳棒表面溫度的升高而呈現(xiàn)出非線性變化規(guī)律，見圖t。
從圖1可以看出，硅碳棒冷態(tài)時電阻最大，隨著溫度的升高硅碳棒電阻率先是呈下降趨勢，溫度550℃左右時其電阻最低，隨著溫度逐漸升高，硅碳棒的電阻率呈上升狀態(tài)。曲線呈下降趨勢的部分稱負(fù)電阻率溫度系數(shù)段，呈上升趨勢的部分稱正電阻率溫度系數(shù)段。在硅碳棒兩端所加的電壓保持相對恒定的條件下，冷態(tài)電阻大，產(chǎn)生的電功率就小，因而負(fù)電阻率溫度系數(shù)段具有自動穩(wěn)定的特性，確保硅碳棒在低溫時升溫速度不會過快;高溫時，電阻率隨溫度增加而變大，產(chǎn)生的功率與電阻率成反比的趨勢，從而使正電阻率溫度系數(shù)段產(chǎn)生自動穩(wěn)定加熱溫度的特性。
由于硅碳棒是由高純度的綠色碳化硅為主要原料制成，故和碳化硅一樣具有良好的化學(xué)穩(wěn)定性:2 200℃以上碳化硅才分解為硅和碳，在空中可在1 150℃下長期使用，硅碳棒穩(wěn)定狀態(tài)的工作溫度在1 000一1 350℃。不用加任何保護(hù)氣體，但是水蒸汽、氫氣以及含堿的物質(zhì)會對硅碳棒的使用年限產(chǎn)生很重要的影響。
- 上一篇：硅碳棒的理化特性和形狀種類 2021-01-15
- 下一篇：焦?fàn)t用硅碳棒的連接方法 2021-01-16
