91在线黄色视频,91精品在线国产,中文无码日韩欧,色综合久久久久

    硅鉬棒爐相關(guān)參數(shù)的計算大多采用熱功率公式。人們通過民期實踐總結(jié)出箱式電爐的功率與其爐膛的容積存在著一定的關(guān)系，即爐膛容積越大，裝爐量越多，消耗的熱量也越多，需要的功率越大。

    根據(jù)上述分析，可以配置該爐的功率，具體關(guān)系如式(1)所示:

式中:P為電爐功率，kW; K為經(jīng)驗系數(shù)，無量綱;V為爐膛有效容積，m3。

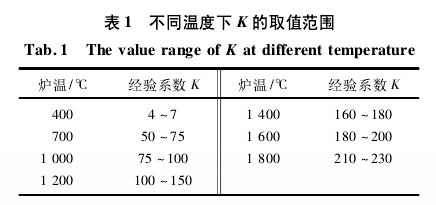

    在不同溫度下，電阻爐的經(jīng)驗系數(shù)K的取值范圍如表1所示。

    對于箱式電爐，K取上限;對于井式電爐，K取下限;對于要求快速升溫或使用頻次高的電爐，K取上限。遵循這一原則，經(jīng)驗系數(shù)K取200。

    根據(jù)測量尺寸計算得到的硅鉬棒爐的有效容積約為0. 019 8時。將上述數(shù)據(jù)代入式(1)，計算得到電爐電功率應(yīng)為14. 64 kW?？紤]到10%的裕度，電爐電功率取為16 kW。

    硅鉬棒爐的加熱件由八根U型硅鉬棒串聯(lián)組成，硅鉬棒的冷端與熱端焊接面是硅鉬棒的薄弱點，因此要小L安裝，防止損傷該焊接面。

    硅鉬棒具有以下兩個特性。

    第一個特性是硅鉬棒的主要成分二硅化鉬在高溫氧化環(huán)境中使用時能在表面形成一層石英玻璃保護膜。該膜能阻止二硅化鉬的氧化，在700℃以下，二硅化鉬不能形成保護膜，因此要求二硅化鉬必須盡快通過室溫至700℃這一溫區(qū)。

    第二個特性是硅鉬棒的電阻修正系數(shù)隨著溫度的升高而明顯增大。

    電阻修正系數(shù)的計算公式為:

式中:Ct為電阻修正系數(shù)，無量綱;P為t℃時硅鉬棒的電阻率， P20為20℃時硅鉬棒的電阻率，Ω.m。

    在使用過程中必須注意硅鉬棒的兩個特性，并據(jù)此編制合理的工藝程序。

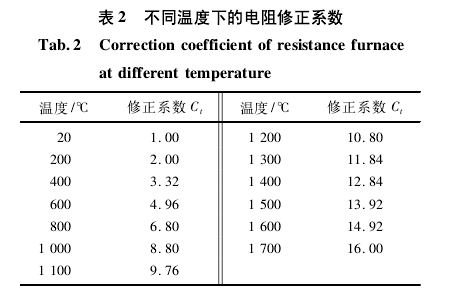

    不同溫度時的硅鉬棒電阻修正系數(shù)如表2所示。

    從式(2)和表2可以得知，在溫度較高時的硅鉬棒加熱件的阻值較低溫時高。因此，要確保設(shè)備安全、可靠運行，低溫時必須將主回路的電壓和電流控制在允許范圍內(nèi)。
